GB/T 11017-2014 额定电压110kV（Um=126kV）交联聚乙烯绝缘电力电缆及其附件

GB/T 18890-2015 额定电压220kV（Um=252kV）交联聚乙烯绝缘电力电缆及其附件

GB/T 22078-2008 额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆及其附件

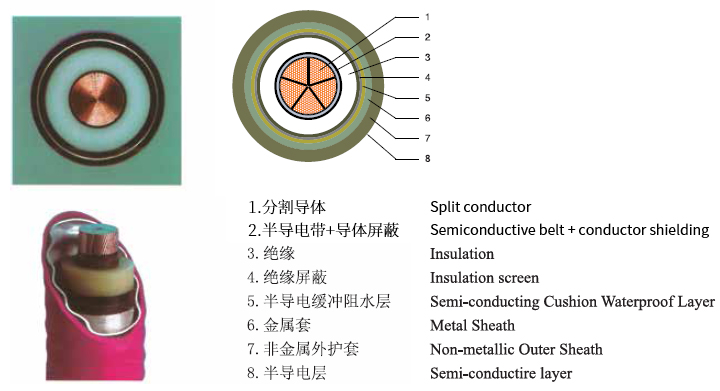

YJLW02 铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆

YJLW02-Z 铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆

YJLW03 铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆

YJLW03-Z 铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆

YJLLW02 铝芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆

YJLLW02-Z 铝芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆

YJLLW03 铝芯交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆

YJLLW03-Z 铝芯交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆

电缆导体最高允许工作温度：正常运行时为90℃；短路时（最长5s）为250℃

电缆的安装最小弯曲半径推荐为20倍电缆外径

PVC护套电缆敷设时环境温度不低于0℃，低于0℃时应预先对电缆加热处理

金属套

皱纹铝套适用场所：腐蚀不严重和要求承受一定机械力的场所（如直接与变压器连接，敷设在桥梁上和竖井中等）

塑料外护套

聚氯乙烯外护套电缆（02型）主要适用于有一般防火要求和对外护套有一定绝缘要求的高压电缆线路

聚乙烯外护套电缆（03型）主要适用于对外护套绝缘要求较高的直埋敷设高压电缆线路。如有必要用于隧道或竖井中时应采取一定的阻燃防火措施

铜芯交联聚乙烯绝缘电缆最高长期工作温度下载流量（单位：A）

铝芯交联聚乙烯绝缘电缆最高长期工作温度下载流量（单位：A）

载流量计算假定条件：导体最高工作温度90℃；短路时最高温度250℃；单回路，相间距为电缆直径+70mm；环境温度为+35℃；直埋土壤热阻1.0k·m/W；埋地深度1000mm；护套接地方式：单点接地或交叉互联。
直埋环境温度对载流量的影响
环境温度℃				10	15	20	25	30	35	40	45
影响系数				1.07	1.03	1.00	0.96	0.93	0.89	0.84	0.80
土壤热阻系数对载流量的影响
热阻系数k·m/W					0.7	1.0	1.2	1.5	2.0	2.5	3
影响系数					1.14	1.00	0.93	0.84	0.74	0.67	0.61
直埋深度对载流量的影响
敷设深度mm						500	700	900	1000	1200	1500
影响系数						1.10	1.05	1.01	1.00	0.98	0.95
空气温度对载流量的影响
空气温度℃	5	10	15	20	25	30	35	40	45	50	55
影响系数	1.24	1.21	1.16	1.13	1.08	1.04	1.00	0.95	0.90	0.85	0.80
单回路平行敷设对载流量的影响
敷设间距mm		D	D+70	200	250	300	350	400	注：D为电缆外径
影响系数		0.93	1.00	1.03	1.05	1.07	1.08	1.10	注：D为电缆外径
